Jenis Jaringan Vsat

Teori Tentang Vsat Telah Coba Saya Paparkan Sebelumnya Kali Ini Saya Akan Mencoba Memaparkan Jenis-Jenis Dari Tehknologi Vsat Itu Sendiri

Mungkin kalau kita sudah tahu Vsat kini kita di hadapkan pada situasi apa saja jenis Vsat itu dan Manfaatnya di sini saya akan mencoba sedikit berbagi dengan anda, sebelumnya saya mminta maaf kalau ada kekurangannya karena di sini saya bukan seorang pakar tehknologi tapi saya hanya mencoba berbagi berdasarkan penghalaman saya. Ok kita lanjut aja ea..Vsat dalam dunia networking atau telekomunikasi adalah salah satu perangkat yang sangat bermanfaat karena Vsat merupakan sarana penghubung jaringan Nirkabel yang jangkauannya sangat luas, terutama untuk jaringan WAN (Wide Area Network), berikut adalah macam dari Vsat itu sendiri:
  • Vsat Link
Vsat Link Merupakan jenis komunikasi langsung atau biasa di sebut point to point karena jaringan ini menghubungkan langsung dua stasiun bumi tanpa ada stasiun penghubung atau HUB sebagai kontrol, jenis ini biasa di sebut dengan nama SCPC (Singgle Chanel Per Carrier), SCPC di sini merupakan jasa komunikasi yang menyediakan kanal khusus untuk carrier sehingga tidak terganggu dengan carrier yang lain
Vsat Link menggunakan metode akes FDMA (Frequency Division Multple Access) dengan cara kerja memberikan frekuensi-frekuensi yang berbeda kepada stasiun bumi penerima menggunakan sumber satelit, sehingga dalam FDMA ini frekuensi yang berbeda sudah di tentukan untuk setiap carrier agar tidak saling tercampur, dalam konsep ini penguatan pada transponder satelit lebih besar daripada stasiun bumi

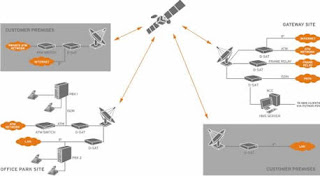

Vsat SCPC
  • Vsat Net
VSAT Net dapat digunakan untuk berhubungan antara terminal VSAT (remote) yang satu ke Terminal VSAT yang lainnya dengan menggunakan stasiun pusat bumi atau disebut stasiun HUB yang berfungsi sebagai pengontrol komunikasi antar remote. VSAT Net menggunakan topologi star dengan metode akses TDMA (Time Division Multiple Access). Penggunaan sistem TDMA pertama pada satelit dilakukan bulan Januari 1985 dan mencakup samudera Atlantik untuk pertama kalinya. Semenjak itu sistem TDMA dengan cepat diterima banyak negara dan paling banyak digunakan dalam sistem komunikasi. Cara kerjanya yaitu memberikan sinyal Tx (Transmit) yang sama terhadap stasiun bumi tetapi dibedakan berdasarkan waktu pengirimannya (Time Slots). Jadi pemisahan frekuensi dilakukan dengan mengalokasikan Time Slot yang berbeda-beda pada frekensi pemancar

Vsat Net

  • Vsat IP Atau VSAT Frame Relay
VSAT Frame Relay atau lebih sering disebut dengan Sky Frame menggunakan topologi point to multipoint menggunakan media akses frame relay. Host pelanggan terhubung ke hub pusat dengan media akses frame relay, kemudian dari hub ditembakkan ke arah satelit yang selanjutnya satelit akan meneruskan ke remote-remote tujuan. Dalam hal ini SkyFrame menggunakan DLCI sebagai alamat pengiriman sinyal informasi ke remote tujuannya, sedangkan untuk jenis Vsat Teleport terdapat perbedaan saat transmit, jika Teleport menggunakan Frekuensi yang berbeda untuk transmit ssinyal ke remote sedang pada Sky Frame mengunakan frekuensi sinyal yang sama.
Vsat IP ini menggunakan metode TDMA sana dengan Vsat Net, makanya keduanya cocok di gunakan untuk transaksi online bangking

Vsat IP atau Frame Relay


Ada beberapa perbedaan antara Vsat Link, Vsat Net dan Vsat IP
Jikalau Vsat Link merupakan sistem SCPC yang  menggunkan sistem FDMA dimana aplikasi transponder satelit digunakan didicated (Dedicated Bandwidth) sehingga dapat digunakan untuk komunikasi suara, seperti dihgunakan unutk komunikasi VOIP.
Sedangkan Vsat Net dan IP menggunakan tehknologi TDM/TDMA dimana dilakukan sharing transponder  satelit (Share Bandwith) sehingga tidak dianjurkan unutk melakukan komunnikasi suara dan hanya di anjurkan mengunakan komunikasi data, oleh karena itu Vsat Net Dan Vsat IP cocok di gunakan untuk aplikasi transaksi on-line bangking, reservasi mesin ATM (Automated Teller Machine) dll.
Namun pada prinsipnya ketiga jenis tersebut dapat melakukan komunikasi antar LAN (Local Area Network) tergantung karakteristik yang kita ainginkan

NB : Maaf jika masih banyak kekurangannya karena saya hanya mencoba berbagi dengan ada, saya terispirasi setelah baca referensi dari beberapa e-book dan juga apa yang dulu pernah saya implementasikan di lapangan, sekian dan terimakasih mohon kritik dan sarannya.....LOVE U MOM

Untuk Istilah-Istilahnya belum sempet penulis terbitkan maaf ya kawan PISS
